Объектно-ориентированные технологии проектирования прикладных программных систем

Условия


Условие - это логическая (булева) функция от значений объектов, как например, карточку удалось прочитать, температура ниже нуля и т.п. Условие может выполняться в течение некоторого отрезка времени; событие, в отличие от условия, происходит мгновенно и не имеет продолжительности во времени.

Условия могут использоваться как ограничения на переходы: условный переход выполняется только тогда, когда и произошло соответствующее событие, и выполнено условие этого перехода (диаграмма состояний, представленная на рисунке 2.47, демонстрирует это на примере автомобильного движения по магистралям "Север-Юг" и "Запад-Восток"). На диаграммах состояний условия записываются вслед за событиями в квадратных скобках.

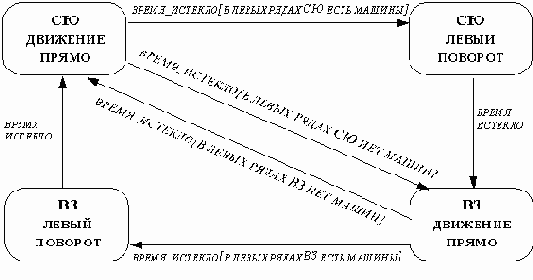

Рис. 2.47. Диаграмма состояний, на которой указаны условия

| |
